纤维磨粉机

一、   用途

纤维磨粉机主要用于碳纤维、木质纤维、中草药、饲料等纤维物料的粉碎及细化。

二、   结构及工作原理

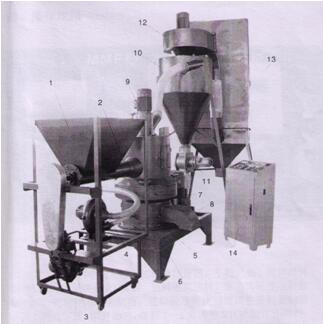

纤维磨粉机由自动进料机、磨粉机、分离下料器及环保除尘过滤箱、电控柜等组成，工作过程由木粉进料、主机碾磨、自动分离、出料四部分组成。该机结构图如下：

1、进料仓  2、螺旋进料器  3、减速机  4、鼓风机  5、主机  6、机架  7、冷却水管接头  8、进风落料口  9、分级机总成  10、旋风分离器  11、关风机  12、风机  13、除尘箱  14、电控柜

一、技术参数
　　该机对于碳纤维粉碎细度能达到300-400目，原料利用率达100%，每天生产量达1000kg以上。进料及分离均采用变频控制，主机采用水冷及风冷。该机总功率为24.87kw，主机功率为18.5kw,主机转速380转/分，辅助功率为6.37kw。该机占地面积15平方左右，长宽高外形尺寸为

　　4.5米 X 3.2米 X 3.4米。

　　一、 操作规程

1、把物料加入料仓内，按动加料绿色按钮，小鼓风机、闭风器开始运转；再按变频器RUN键，进料电机运转，带动齿轮使送料螺旋运转，把物料送进主机内。进料的速度快慢可调整进料变频器面板上的

      键。刚开始时，送料1-2分钟按STOP键停止送料，这样使主机内既有一定料不使磨辊空转磨损磨辊，又避免送料太多主机磨辊启动时电流太大不易启动。

2、开启风机绿色按钮，使风机运转。

3、开分级机绿色按钮，之后再按分级机变频器面板上的RUN键，使分级机电机运转，根据物料所要求成品的粗细粒度，再按       键来调整分级机电机的速度来达到要求。注：变频器可以从5HZ-400HZ任调，细则可查看变频器说明书。

4、开启主机的绿色按钮，机器运转平稳后，按加料变频器面板上的RUN键，开始进料，进料后要观察主机电机的电流表，电流要控制在35A-40A之间，偶尔在50A也可以，但要慢慢回到35A-40A之间，高出50A-60A后要调慢加料速度。加料调整后，下次使用不需要再重新调整，变频器能够记忆上次调整后的数据并保存下来。

5、分级机电机带动的是一个铝质叶轮，叶轮可以上下调整，越向上调整，离出料口越近，成品越细，反之越粗。向下调整叶轮时，将叶轮上一个内六角螺丝向外旋出，把叶轮按反时针旋转，使叶轮向下调到合适位置后，把内六角螺丝顶住拧紧即可；反之叶轮正时针旋转，则叶轮向上调整。分级机是通过叶轮和变频器来双向调整的，通过这两方面的调整可以调节粉碎细度。

6、本机提料是靠风机产生的风量把达到细度的成品提走，经旋风分离器将成品物料和风分离开，物料经关风机处流出，风由风机抽走，送入除尘箱内排除，特细粉由除尘袋过滤后流出。

7、产品产量的多少跟除尘器排风有直接关系，风机排出的风量如能从除尘袋顺利的排出，产品产量就大，反之排风不畅，产量相对就小。所以，要经常用长辊等抖动除尘袋，使微细粉不会长时间堵塞除尘袋，每个班要抖动除尘袋4-5次，保证除尘袋的透气性，排风好了，成品出料才能更快。

8、进料、分级的变频数据参数不要经常调整改动，常改动会使变频器的数据混乱，使变频器不能很好正常工作。

9、变频器调整请阅读使用说明书，开机RUN键，关机STOP键，升

键，降    键，正反转PRGM键（RESET）键。

10、关机：先按进料变频器的STOP键停止下料，3-5分钟后电流表回到20A左右，关掉主机，再按见机、分级机（分离器）变频器上的STOP键关掉风机。注意：关机时，要先关变频的STOP键，才能再关红色按钮，开机反之。

五、其他操作和保养注意事项

1、该机吊装时必须保持平稳，并由专业人员进行安装调试。

2、开机前需全部检查机件，特别是转动部分是否松动或有其他障碍物。

3、主机机器转动必须按箭头所示方面运转。

5、此机器进料必须为2mm以下粒度原料料，粉碎木粉时进料为锯末或锯末更细的砂光粉；大块料需破碎成2mm以下粒度原料后方可用此机器粉碎。

6、随时注意严防铁块进入机内造成事故，听到异响或其他紧急故障时要及时关机，可按电控柜“磨心急停”键紧急停机。

7、应保持轴承部位清洁，每月定期打黄油，并检查黄油嘴；按具体使用情况定期更换轴承。

8、半年左右应检查设备一次。生产中应经常紧固各部位的螺丝，以保证其正常生产。

9、生产时定时抖动除尘袋，每班要抖动除尘袋4-5次，以保证风量增加产量。除布袋一定捆牢。

10、所有传动皮带松紧适度。
